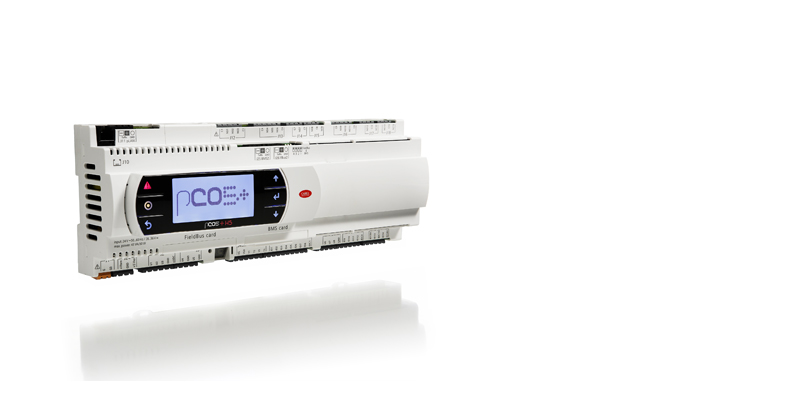

pCO5+

P+5**B / P+5**T
pCO5+
pCO5+ pCO5+ pCO5+


  • Allgemeine Merkmale

    Die universellen programmierbaren Regler pCO5+ bieten spezifische Funktionen zur Verbesserung der Effizienz von HVAC/R-Systemen, insbesondere:

    • Flexibilität der Verwendung dank der Verfügbarkeit mehrerer Produktgrößen (klein, mittel, groß und extragroß), I/O-Erweiterungen, universelle Ein-/Ausgänge und USB-Anschlüsse;
    • eingebaute Treiber zur Steuerung elektronischer Expansionsventile mit Ultracap-Technologie, die sicherstellen, dass das elektronische Schrittmotor-Expansionsventil bei Stromausfällen schließt;
    • Konnektivität, die den anspruchsvollsten Designern bis zu 5 serielle Leitungen bietet, von denen 3 immer verfügbar sind, konfigurierbar in Bezug auf Protokoll (CAREL oder Modbus®) und Typ (Feldbus oder BMS), plus 2 optionale Leitungen, die auch in Bezug auf das Protokoll (Modbus®, BACnet™, CAREL, KNX, LonWorks) und die physische Unterstützung (RS485, KNX) konfigurierbar sind. Es sind Versionen mit "Host"- und "Device"-USB-Anschlüssen erhältlich, um den pCO5+ mit Standard-USB-Sticks zu programmieren oder einen direkten Anschluss an einen PC zu ermöglichen, ohne dass ein serieller Konverter erforderlich ist.



    Die pCO5+-Regler sind in Modellen erhältlich, die mit den Entwicklungsumgebungen 1tool oder STone programmiert werden können.







  • Vorteile

    Programmierbarkeit

    Je nach Modell kann pCO5+ über die Entwicklungsumgebung 1tool oder die neue Entwicklungsumgebung STone programmiert werden.

    Sicherheit

    Cybersicherheit hat Priorität und wird bei pCO5+-Controllern durch regelmäßige Sicherheitsbewertungen ständig gewährleistet. Die STone-basierten Modelle sind in Übereinstimmung mit der Norm IEC 6244 (Cybersicherheitsrichtlinien) konzipiert und integrieren fortschrittliche Funktionen wie sicheres Booten und digitale Signatur mit asymmetrischem Verschlüsselungssystem.

    I/O-Flexibilität

    Bis zu 10 universelle I/O-Kanäle ermöglichen eine benutzerdefinierte Anordnung von Ein-/Ausgängen. Dank des CAREL-eigenen ASIC-Chips können die Universalkanäle unabhängig voneinander als analoge Eingänge, digitale Eingänge oder analoge Ausgänge konfiguriert werden.

    Leistung

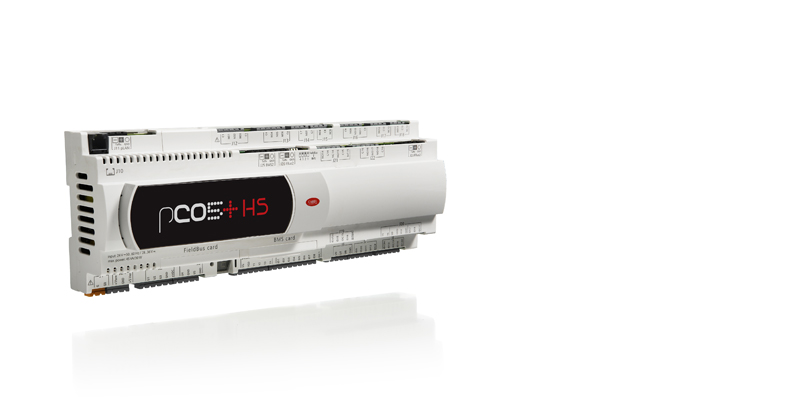

    Neben den Standardmodellen pCO5+ sind auch HS-Modelle (High Speed) erhältlich, die dank der fortschrittlicheren CPU eine höhere Leistung in Bezug auf die Anwendungsgeschwindigkeit (Start- und Zykluszeiten) und die Upgrade-Geschwindigkeit bieten.

    Konnektivität

    Drei serielle Schnittstellen (Feldbus oder BMS), zwei optionale Erweiterungskarten und zwei USB-Ports. Auswahl aus einer breiten Palette von Kommunikationsprotokollen (z.B. Modbus, CAREL, BACNet, Konnex, TCP/IP, HTTP, FTP, DHCP, DNS, NTP, SNMP). STone-basierte Modelle bieten nativ eine Verbindung zu CAREL-Apps.

    Energieeinsparung

    Die mittleren pCO5+-Modelle sind in einer Version mit bis zu zwei eingebauten elektronischen Expansionsventiltreibern und einem optionalen Ultracap-Modul für ein integriertes Energiesparmanagement erhältlich.
