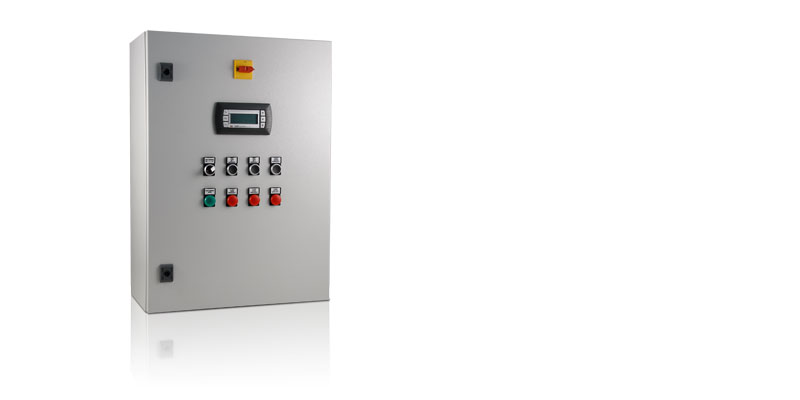

Schalttafeln für die Steuerung der Verbundanlage

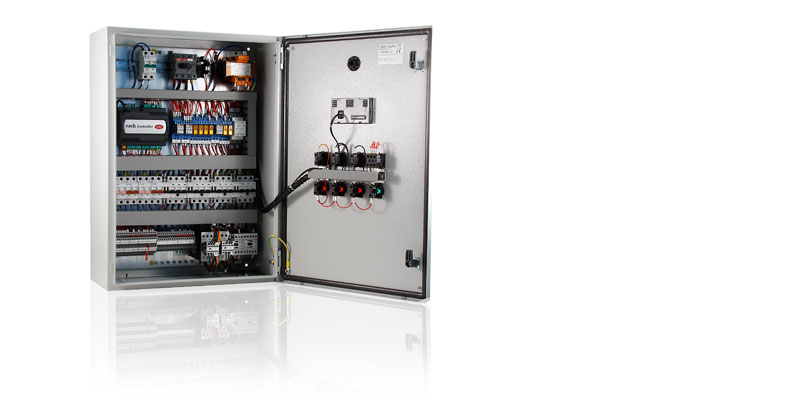

Mit den Steuer- und Schalttafeln der Serie compressor rack können Racks mit maximal zwei integrierten Verdichtern angesteuert werden, davon einer mit Festdrehzahl und der andere wahlweise mit Festdrehzahl und variabler Drehzahl mit Inverter. Modellabhängig können 2 bis 6 dreiphasige Ventilatoren für den Verflüssigersatz verwaltet werden. Die Serie lässt auch Wärmeabzugsventilatoren an Verdichterkopf und die Ölheizungen der Verdichtergehäuse versorgen, um eine Komplettlösung für kleine Kühlgruppen zu bieten. Die Gehäusegrößen sind auf die Leistungsaufnahmen der Verdichter und auf die Anzahl der zu regelnden Verflüssigerventilatoren abgestimmt. Sie sind mit Stahlblechstruktur der Stärke 15/10 mit RAL-Lack mit Verdrahtungsbrett aus verzinktem Stahlblech der Stärke 20/10 gebaut, Tür mit reversibler Öffnung mit zwei Sicherheitsverschlüssen und Stranggussdichtung, angemessen bemessener Kabeleinführungsplatte auf dem Gehäuseboden. Auf Anfrage kann die Schalttafel mit Kabelverschraubungen in angemessener Größe für die Kabeleinführung geliefert werden. Jedes Gehäuse ist mit Wandinstallations-Bausatz mit bereits vorgefertigten Bohrungen auf der Rückenseite ausgerüstet. Der Haupttrennschalter der Schalttafel ist an der Innentür positioniert und kann mit Drehgriff frontal betätigt werden. Die Bedientafel ist ebenfalls auf der Innentür angebracht, zusammen mit den Schaltern und Betriebs- und Zustandsleuchten. Die Schaltpläne entsprechen der Standard-Sicherheitskette für die Verdichter und Druckschalter. Auf Anfrage kann die Schalttafel nach verschiedenen Leistungen der Verdichter und Verflüssigerventilatoren bemessen werden.
