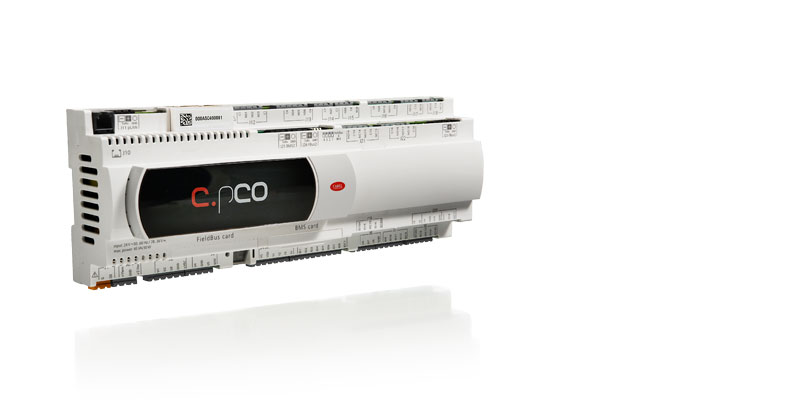

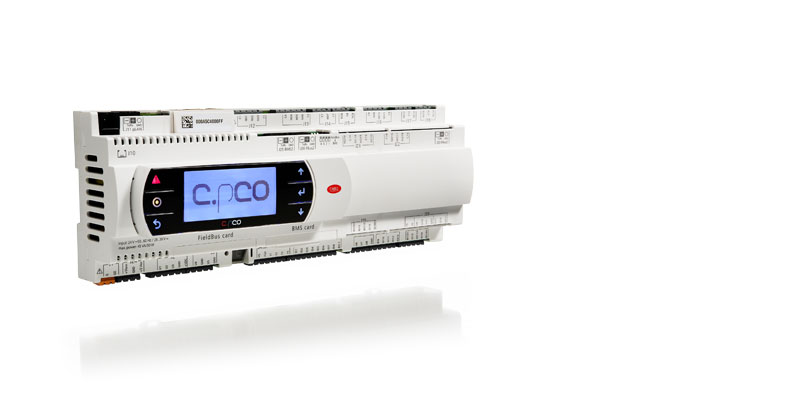

c.pCO
P+5**SE*
Allgemeine Merkmale
Das c.pCO-Steuergerät bietet neue Spezialfunktionen für die Effizienzsteigerung der HLKK-technischen Systeme:
-
Alle analogen Eingangskanäle können konfiguriert werden als:
- digitale Eingänge (mit potenzialfreiem Kontakt);
- analoge Ausgänge (PWM oder 0-10 V);
- Fühler in breiter Auswahl für alle Arten von Anwendungen
(NTC, PTC, PT100, PT500, PT1000, 0-1 V, 0-5 V, 0-10 V, 0-20 mA, 4-20 mA).
-
Integration des EVD-EVO-Treibers für die Ansteuerung der elektronischen Expansionsventile mit Ultracap-Technologie für die Schließung des elektronischen Schrittmotor-Expansionsventils bei Spannungsausfall.
-
Konnektivität mit 2 integrierten Ethernet-Anschlüssen für die anspruchsvollsten Projektanten, 5 seriellen Leitungen (3 davon integriert und konfigurierbar in Protokoll (CAREL oder Modbus) und Typ (Feldbus oder BMS) und 2 optional, konfigurierbar in Protokoll (Modbus, BACnet, CAREL, Konnex, LonWorks) und physischer Schnittstelle (RS485, Ethernet, Can, Konnex, FTT-10)). Standard-USB-Anschlüsse (Host und Device) für die Programmierung des c.pCO mit Standard-USB-Stick oder in direkter Verbindung mit dem PC ohne zusätzlichen externen seriellen Wandler.
-
-
Vorteile
- Neues Betriebssystem - Das neue Multitasking-Betriebssystem sichert eine optimale Nutzung der Systemressourcen. Es erweitert den Umfang der nutzbaren Datentypen auf der Entwicklungsebene der Anwendung (32-Bit-Gleitkommazahlen), erhöht die Ausführungsgeschwindigkeit des Anwendungsprogramms und unterstützt die Kommunikationsprotokolle unabhängig.
- Konnektivität - c.pCO hat zwei integrierte Ethernet-Anschlüsse, drei serielle Schnittstellen, zwei optionale Kommunikationskarten und zwei USB-Anschlüsse. Die Produktreihe unterstützt ein breite Auswahl an Kommunikationsprotokollen (Modbus, CAREL, BACnet, LON, Konnex, TCP/IP, HTTP, FTP, DHCP, DNS, NTP, SNMP und viele andere).
- Cloud-Dienste - „Plug and Play"-Lösung für die Anbindung an die Cloud-Plattform tERA. Alle tERA-Dienstleistungen sind mit einer einfachen Ethernet-Verbindung des privaten oder unternehmensinternen Netzwerks ohne Bedarf an zusätzlichen Gateways verfügbar.
- Energiespartechnik - Das Modell c.pCO Medium integriert zwei EVD-EVO-Treiber für die Ansteuerung des Expansionsventils mit optionalem Ultracap-Modul für eine integrierte Energiespartechnik.
- Flexibilität - c.pCO umfasst bis zu 10 universelle E/A-Kanäle, die höchste Flexibilität in der Konfiguration der Eingänge/Ausgänge sichern. Durch den neuen, CAREL-proprietären Chip auf ASIC-Technologiebasis können die universellen E/A-Kanäle unabhängig als analoge Eingänge, digitale Eingänge oder analoge Ausgänge konfiguriert werden.
- Hardware-Retrokompatibilität - c.pCO ist pin-to-pin-kompatibel mit den Steuergeräten pCO5+, pCO5 und pCO3.
Dokumentation
Technical
-
2D/3D drawings
* Entries are ordered by date
Code Beschreibung Sprache Datum * Release Code cpCO small.zip Beschreibung 2d-3d drawings Sprache ALL Datum 23/06/2020 Release R1 Code cpCO_Large.zip Beschreibung 2D-3D drawings Sprache ALL Datum 05/07/2017 Release R0 Code cpCO Small buil-in display.zip Beschreibung 2D-3D drawings Sprache ALL Datum 05/07/2017 Release R0 Code cpCO Large built-in display.zip Beschreibung 2D - 3D drawings Sprache ALL Datum 05/07/2017 Release R0 -
Manuals
* Entries are ordered by date
Code Beschreibung Sprache Datum * Release Code +0300057EN Beschreibung c.pCO Programmable Controller Sprache ENG Datum 20/06/2023 Release 1.6 Code +0300057IT Beschreibung c.pCO Controllo programmabile Sprache ITA Datum 20/06/2023 Release 1.6 Code +0300057PL Beschreibung c.pCO sistema Kontroler Programowalny Sprache POL Datum 20/06/2023 Release 1.6 Code +0300057RU Beschreibung Семейство c.pCO Программируемый контроллер Sprache RUS Datum 26/10/2020 Release 1.4 -
Technical Leaflets
* Entries are ordered by date
Code Beschreibung Sprache Datum * Release Code +0500110IE Beschreibung c.pco Controllo elettronico programmabile / Electronic programmable control Sprache ENG ITA Datum 25/03/2024 Release 1.2 Code +0500058FR Beschreibung P+D* and P+P*: c.pCOMini – Commande Programmable Intégré / Integrated Programmable Controller Sprache ENG FRE Datum 20/10/2022 Release 1.6 Code +0500059FR Beschreibung P+E*: c.pCOe – Expansion commande programmable / Programmable controller expansion Sprache ENG FRE Datum 14/02/2022 Release 1.4 Code +0500059IE Beschreibung P+E*: c.pCOe – Espansione controllo programmabile / Programmable controller expansion Sprache ENG ITA Datum 14/02/2022 Release 1.4 Code +0500110FR Beschreibung c.pco Commande électronique programmable / Electronic programmable control Sprache ENG FRE Datum 29/06/2019 Release 1.1 Code +0500073IE Beschreibung Simulatore c.pCO / c.pCO simulator Sprache ENG ITA Datum 16/02/2015 Release 1.0
Commercial
-
Application Note
* Entries are ordered by date
Code Beschreibung Sprache Datum * Release Code +4000094EN Beschreibung Building Energy Management Systems & Indoor Air Quality Sprache ENG Datum 07/11/2023 Release 1.0 Code +4000094IT Beschreibung Building Energy Management Systems & Indoor Air Quality Sprache ITA Datum 07/11/2023 Release 1.0 -
Brochure
* Entries are ordered by date
Code Beschreibung Sprache Datum * Release Code +3000239PL Beschreibung Domowe pompy ciepła - Wysokowydajne rozwiązanie dla urządzeń zasilanych propanem Sprache POL Datum 28/02/2024 Release 1.1 Code +3000239IT Beschreibung Pompe di calore residenziali - Soluzione ad alta efficienza per unità a propano Sprache ITA Datum 28/02/2024 Release 1.1 Code +3000239EN Beschreibung Residential heat pumps - High-efficiency solution for propane units Sprache ENG Datum 28/02/2024 Release 1.1 Code +3000098IT Beschreibung c.pcosistema efficienza grazie al collegamento in rete Sprache ITA Datum 01/04/2016 Release 2.0 Code +3000098EN Beschreibung C.PCO SISTEMA Sprache ENG Datum 01/04/2016 Release 2.0 Code +3000098RU Beschreibung C.PCO SISTEMA Sprache RUS Datum 01/04/2016 Release 2.0 Code +3000082EN Beschreibung Exhibition @ a glance Sprache ENG Datum 09/10/2014 Release 2.0 -
Other related documentation
* Entries are ordered by date
Code Beschreibung Sprache Datum * Release Code +800004031 Beschreibung Solutions for Air Handling Units: Technology and expertise for indoor air quality and energy saving Sprache ENG Datum 05/04/2023 Release 1.2 Code +800004030 Beschreibung Soluzioni per Unità Trattamento Aria: Tecnologia e competenza per la qualità dell’aria e il risparmio energetico Sprache ITA Datum 05/04/2023 Release 1.2 Code +800004036 Beschreibung Rozwiązania dla central wentylacyjno-klimatyzacyjnych (AHU) - Technologia, doświadczenie i oszczędność energii dla jakości powietrza w pomieszczeniach Sprache POL Datum 05/04/2023 Release 1.2 Code +3000054ES Beschreibung Soluciones para el ahorro energético en los data center Sprache SPA Datum 11/10/2016 Release 2.0 Code +3000054FR Beschreibung Solutions permettant d'économiser l'énergie dans les centres de données Sprache FRE Datum 11/10/2016 Release 2.0 Code +3000054DE Beschreibung Energiesparlösungen für Rechenzentren Sprache GER Datum 11/10/2016 Release 2.0 -
Success Story
* Entries are ordered by date
Code Beschreibung Sprache Datum * Release Code +4000080EN Beschreibung Gatwick Data Centre: efficiency takes off with CAREL Sprache ENG Datum 15/02/2021 Release 1.0 Code +4000080IT Beschreibung Gatwick Data Centre: l’efficienza decolla con CAREL Sprache ITA Datum 15/02/2021 Release 1.0
Images
-
High resolution images
* Entries are ordered by date
Code Beschreibung Sprache Datum * Release Code PH16LP+304-cpCO-builtin-driver Beschreibung c.PCO-CAREL-Programmable Controls-c.pCO sistema Sprache ALL Datum 02/09/2021 Release R.0 Code PH16LP+303-cpCO-builtin-small Beschreibung c.pCO-CAREL-Programmable Controls-c.pCO sistema Sprache ALL Datum 02/09/2021 Release R.0 Code PH16LP+302-cpCO-builtin Beschreibung c.pCO-CAREL-Programmable Controls-c.pCO sistema Sprache ALL Datum 02/09/2021 Release R.0 Code PH16LP+301-cpCO-range Beschreibung c.pCO-CAREL-Programmable Controls-c.pCO sistema Sprache ALL Datum 02/09/2021 Release R.0
