compactSteam

CH*
compactSteam
compactSteam compactSteam

  • Allgemeine Merkmale

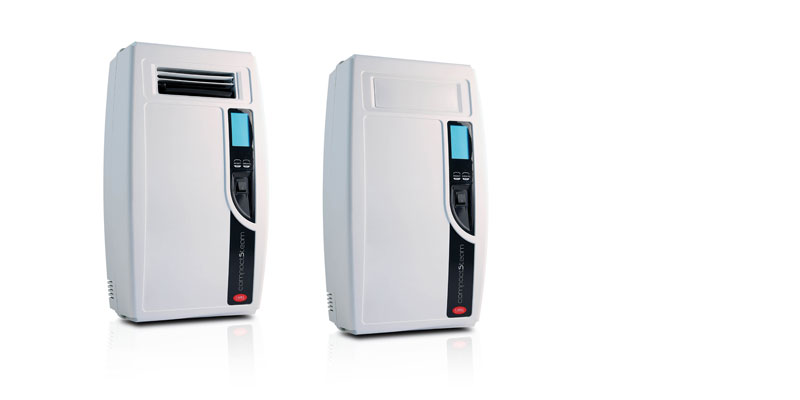

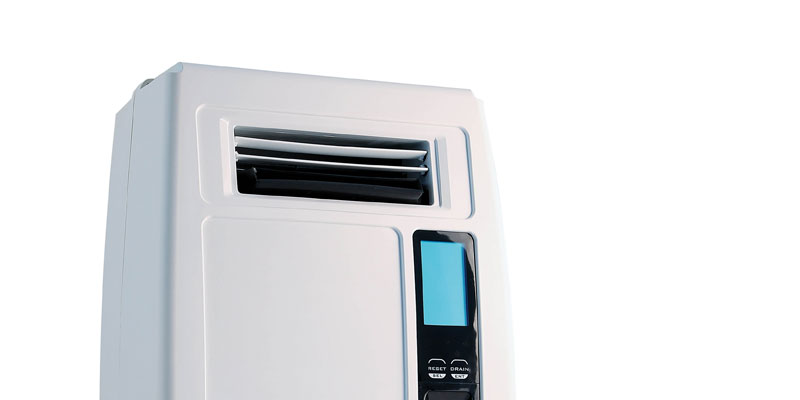

    compactSteam ist das CAREL-Angebot für die Befeuchtung von exklusiven Wohnräumen, Büros oder kleinen bis mittleren Handelsbetrieben.
    compactSteam ist ein Tauchelektroden-Befeuchter mit folgenden Eigenschaften:

    • elegantes und dezentes Design, geeignet für jede Umgebung;

    • integriertes, geräuschloses Dampfgebläse mit ausrichtbaren Flügeln;

    • großes und übersichtliches grafisches LCD-Display;

    • maximale Funktionalität, Betriebssicherheit und Benutzerfreundlichkeit;

    • Modelle von 1,6 bis 5,4 kg/h;

    • die Elektro- und Wasseranschlüsse können vollständig verborgen untergebracht werden, die Abschlämmwassertemperatur steigt nie über 60 °C.

    Besteht außerdem für länger als 3 Tage keine Befeuchtungsanforderung, wird das Wasser für die maximale Hygienesicherheit automatisch abgeschlämmt. Es ist auch eine Version ohne integriertes Dampfgebläse für die Dampfverteilung im Luftkanal erhältlich.

    Steuergerät

    Das fortschrittliche Mikroprozessorsteuergerät verwaltet alle Gerätefunktionen automatisch. Es umfasst ein Selbstdiagnosesystem mit einfachen und intuitiven ziffern- und icon-gestützten Anzeigen auf großem LCD-Display. Das Steuergerät umfasst sowohl einen ON/OFF-Eingang als auch einen 0-10-V-Proportionaleingang, einen Fernaktivierungseingang, ein Alarmrelais, einen Flusssensoreingang und einen 24-V-Ausgang. Die Dampfproduktion wird stufenlos von 20 % bis zur Höchstleistung geregelt. Der Wasserstand wird mit einem Zulaufventil und einer Abschlämmpumpe reguliert. Die Regelung der Raumfeuchte erfolgt über einen externen Feuchteregler, (beispielsweise „clima"). Dieser wird von compactSteam versorgt und kann den Befeuchter für eine noch präzisere und komfortablere Feuchteregelung proportional ansteuern.


    TECHNISCHE SPEZIFIKATIONEN

    Dampfproduktion: 1,6-5,4 kg/h (1 Dampfzylinder)
    Spannungsversorgung:
    CH*01V1*, CH*02V1*: 110 Vac einphasig (-15…10%) 50/60 Hz
    CH*01V2*, CH*02V2*, CH*03V2*, CH*05V2: 208/230 Vac einphasig (-15…10 %) 50/60 Hz
    Elektrische Leistung: 1,2-3,9 kW
    Dampfdruck (Pa): integrierter Ventilator: 400; Luftkanal: 1000
    Dampfschlauch: Ø 22 mm
    Betriebsbedingungen: 1T40 °C, 10…90 %rF ohne Betauung
    Lagerungsbedingungen: -10T70 °C, 5…95 %rF ohne Betauung
    Schutzart: IP20

  • Vorteile

    • Elegantes und dezentes Design.
    • Höchstleistung, regelbar im 5-%-Takt.
    • Proportionalregelung 0-10 V und stufenlose Regelung 20-100 %.
    • Automatisches Wasserkonzentrations- und Schaummanagement.
    • Fernaktivierungseingang und Alarmrelais.
    • Automatische Wasserabschlämmung nach 3 Tagen Nutzungspause.
    • Rücksetzbarer Betriebsstundenzähler für Dampfzylinder.


Dokumentation

Technical

  • BIM files
    Code Beschreibung Sprache Datum * Release
    Code BIM files compactSteam CH004N2003

    Beschreibung

    Sprache ALL  ENG

    Datum 08/07/2020

    Release R0

    Code BIM files compactSteam CHF04N2003

    Beschreibung

    Sprache ALL  ENG

    Datum 08/07/2020

    Release R0

  • Manuals
    Code Beschreibung Sprache Datum * Release
    Code +0300092IE

    Beschreibung compactSteam: Steam humidifier for residential rooms / Umidificatore a vapore per ambienti residenziali

    Sprache ENG  ITA

    Datum 11/11/2022

    Release 1.5

    Code +0300092ES

    Beschreibung compactSteam: Humidificador de vapor para ambientes residenciales

    Sprache SPA

    Datum 11/11/2022

    Release 1.5

    Code +0300092FD

    Beschreibung compactSteam: Humidificateur à vapeur pour espaces résidentiels / Dampfbefeuchter für Wohnräume

    Sprache FRE  GER

    Datum 11/11/2022

    Release 1.5

    Code +0300092SV

    Beschreibung compactSteam: Steam humidifier for residential rooms / Ångfuktare för bostadslokaler

    Sprache SWE

    Datum 11/11/2022

    Release 1.5

    Code +0300092RU

    Beschreibung compactSteam Паровой увлажнитель для жилых помещений Steam humidifier for residential rooms

    Sprache RUS

    Datum 11/11/2022

    Release 1.5

    Code +0300092CS

    Beschreibung compactSteam Parní zvlhčovač vzduchu pro obytné místnosti Steam humidifier for residential rooms

    Sprache CZE

    Datum 11/11/2022

    Release 1.5

    Code +0300092AR

    Beschreibung compactSteam: Steam humidifier for residential rooms

    Sprache ARA

    Datum 11/11/2022

    Release 1.5

    Code +0300092ZH

    Beschreibung compactSteam - 住宅用蒸汽加湿器

    Sprache CHI

    Datum 11/11/2022

    Release 1.5

    Code +030222070

    Beschreibung compactSteam with drain pump

    Sprache ENG  ITA

    Datum 05/09/2017

    Release 1.4

    Code +030222071

    Beschreibung compactSteam with drain pump

    Sprache FRE  GER

    Datum 05/09/2017

    Release 1.4

    Code +030222072

    Beschreibung compactSteam Humidificador a vapor para ambientes residenciales

    Sprache SPA

    Datum 05/09/2017

    Release 1.4

    Code +030222074

    Beschreibung compactSteam Elektrisk luftfuktare

    Sprache SWE

    Datum 05/09/2017

    Release 1.4

    Code +030220485

    Beschreibung Service Umidificazione umidifi catori isotermici e adiabatici

    Sprache ITA

    Datum 01/09/2008

    Release 1.0

    Code +030221905

    Beschreibung compactSteam Umidificatore a vapore per ambienti residenziali Residential Steam Humidifier

    Sprache ENG  ITA

    Datum 28/09/2007

    Release 2.2

    Code +030221906

    Beschreibung compactSteam Umidificateur à vapeur pour milieux résidentiels Dampfbefeuchter für Wohnräume

    Sprache FRE  GER

    Datum 28/09/2007

    Release 2.2

    Code +030221909

    Beschreibung compactSteam Humidificador a vapor para ambientes residenciales

    Sprache SPA

    Datum 28/09/2007

    Release 2.2

  • Technical Leaflets
    Code Beschreibung Sprache Datum * Release
    Code +050000164

    Beschreibung compactSteam: Cylinder replacement instructions / Cylinder replacement instructions

    Sprache ENG  ITA

    Datum 08/05/2012

    Release 1.2

    Code +050001750

    Beschreibung Collegamento idraulico ed elettrico dei KIT drain tempering esterno / Connection hydraulic and electric for external drain tempering

    Sprache ENG  ITA

    Datum 06/10/2010

    Release 2.1

    Code +050001735

    Beschreibung compacsteam: CHKADAP000 Adattatore per tubo di vapore / Steam adaptor instruction sheet / Adaptateur pour tuyau de vapeur

    Sprache ENG  ITA

    Datum 03/08/2010

    Release 1.0

    Code +050001250

    Beschreibung CHM* - sequenze sostituzione del modulo di controllo / replacing the control module

    Sprache ENG  FRE  GER  ITA  SPA

    Datum 08/10/2008

    Release 1.1

    Code +050001730

    Beschreibung CH (compactSteam) ADCD000110 (clima) - Regolazione controllata dell’umidità / Controlled humidity regulation

    Sprache ENG  ITA

    Datum 01/02/2008

    Release 1.2

    Code +050001732

    Beschreibung CH (compactSteam) ADCD000110 (clima) - Regulación controlada de la humedad / Controlled humidity regulation

    Sprache ENG  SPA

    Datum 01/02/2008

    Release 1.2


Commercial

  • Brochure
    Code Beschreibung Sprache Datum * Release
    Code +3000224FR

    Beschreibung Educational - Programme de formation CAREL pour une utilisation optimale des technologies et des systèmes dans les applications HVAC/R

    Sprache FRE

    Datum 15/12/2023

    Release 2.0

    Code +3000213IT

    Beschreibung compactSteam L’umidificatore a vapore compatto per gli ambienti di classe

    Sprache ITA

    Datum 11/02/2022

    Release 1.2

    Code +3000213EN

    Beschreibung compactSteam The compact steam humidifier for classy environments

    Sprache ENG

    Datum 11/02/2022

    Release 1.2

    Code +3000213FR

    Beschreibung compactSteam L’humidicateur à vapeur compact pour les établissements scolaires

    Sprache FRE

    Datum 11/02/2022

    Release 1.2

    Code +3000213DE

    Beschreibung compactSteam Der kompakte Dampfbefeuchter für stilvolle Umgebungen

    Sprache GER

    Datum 11/02/2022

    Release 1.2

    Code +3000213ES

    Beschreibung compactSteam El humidificador de vapor compacto para ambientes con clase

    Sprache SPA

    Datum 11/02/2022

    Release 1.2

    Code +3000213ZH

    Beschreibung compactSteam 高端环境用加湿器

    Sprache CHI

    Datum 11/02/2022

    Release 1.2

    Code +3000213NL.pdf

    Beschreibung compactSteam - De compacte stoombevochtiger voor een stijlvolle omgevine

    Sprache DUT

    Datum 11/02/2022

    Release 1.2

  • Other related documentation
    Code Beschreibung Sprache Datum * Release
    Code +3000224IT

    Beschreibung Educational - Programma corsi di formazione CAREL per utilizzare nel modo migliore tecnologie e sistemi delle applicazioni HVAC/R

    Sprache ITA

    Datum 13/03/2024

    Release 2.1

    Code +3000224EN

    Beschreibung Educational - MakeCAREL’s program of training courses to make the best use of HVAC/R application technologies and systems

    Sprache ENG

    Datum 13/03/2024

    Release 2.1

    Code +3000223IT

    Beschreibung Soluzione completa di servizi dedicata agli umidificatori CAREL

    Sprache ITA

    Datum 21/12/2021

    Release 1.0

    Code +3000223EN

    Beschreibung Complete services solution for CAREL humidifiers

    Sprache ENG

    Datum 21/12/2021

    Release 1.0

    Code +3000223ES

    Beschreibung Solución completa de servicios dedicada a los humidificadores CAREL

    Sprache SPA

    Datum 21/12/2021

    Release 1.0

    Code +3000223FR

    Beschreibung Solution complète de services pour les humidificateurs CAREL

    Sprache FRE

    Datum 21/12/2021

    Release 1.0

    Code +3000223PL

    Beschreibung Kompletne rozwiązanie serwisowe dla nawilżaczy CAREL

    Sprache POL

    Datum 21/12/2021

    Release 1.0

    Code +3000018IT

    Beschreibung L’umidità è importante! Umidificatori CAREL, una soluzione per ogni richiesta

    Sprache ITA

    Datum 15/09/2020

    Release 4.1

    Code +3000018DE

    Beschreibung Die Feuchte zählt! CAREL-Befeuchter, eine Lösung für jedes Anliegen.

    Sprache GER

    Datum 15/09/2020

    Release 4.1

    Code +3000018EN

    Beschreibung Humidity matters! CAREL humidifiers, a solution for every need

    Sprache ENG

    Datum 15/09/2020

    Release 4.1

    Code +3000018ES

    Beschreibung ¡La humedad es importante! Humidificadores CAREL, una solución para cada necesidad

    Sprache ENG  SPA

    Datum 15/09/2020

    Release 4.1

    Code +3000018PL

    Beschreibung Nawilżanie ma znaczenie! Rozwiązania CAREL dla twoich potrzeb nawilżania

    Sprache POL

    Datum 15/09/2020

    Release 4.1

    Code +3000193IT

    Beschreibung Umidificazione diretta: Soluzioni all’avanguardia per ambienti industriali e commerciali

    Sprache ITA

    Datum 15/11/2019

    Release 1.1


FAQ

  • FAQ
    Code Beschreibung Sprache Datum * Release
    Code +0300092IE

    Beschreibung compactSteam: Steam humidifier for residential rooms / Umidificatore a vapore per ambienti residenziali

    Sprache ENG  ITA

    Datum 11/11/2022

    Release 1.5

    Code +0300092ES

    Beschreibung compactSteam: Humidificador de vapor para ambientes residenciales

    Sprache SPA

    Datum 11/11/2022

    Release 1.5

    Code +3000213EN

    Beschreibung compactSteam The compact steam humidifier for classy environments

    Sprache ENG

    Datum 11/02/2022

    Release 1.2

    Code +3000213FR

    Beschreibung compactSteam L’humidicateur à vapeur compact pour les établissements scolaires

    Sprache FRE

    Datum 11/02/2022

    Release 1.2

    Code +3000213ES

    Beschreibung compactSteam El humidificador de vapor compacto para ambientes con clase

    Sprache SPA

    Datum 11/02/2022

    Release 1.2

    Code BIM files compactSteam CH004N2003

    Beschreibung

    Sprache ALL  ENG

    Datum 08/07/2020

    Release R0

    Code BIM files compactSteam CHF04N2003

    Beschreibung

    Sprache ALL  ENG

    Datum 08/07/2020

    Release R0

    Code +050000164

    Beschreibung compactSteam: Cylinder replacement instructions / Cylinder replacement instructions

    Sprache ENG  ITA

    Datum 08/05/2012

    Release 1.2

    Code +050001735

    Beschreibung compacsteam: CHKADAP000 Adattatore per tubo di vapore / Steam adaptor instruction sheet / Adaptateur pour tuyau de vapeur

    Sprache ENG  ITA

    Datum 03/08/2010

    Release 1.0

    Code +050001250

    Beschreibung CHM* - sequenze sostituzione del modulo di controllo / replacing the control module

    Sprache ENG  FRE  GER  ITA  SPA

    Datum 08/10/2008

    Release 1.1

    Code +050001730

    Beschreibung CH (compactSteam) ADCD000110 (clima) - Regolazione controllata dell’umidità / Controlled humidity regulation

    Sprache ENG  ITA

    Datum 01/02/2008

    Release 1.2

    Code +050001732

    Beschreibung CH (compactSteam) ADCD000110 (clima) - Regulación controlada de la humedad / Controlled humidity regulation

    Sprache ENG  SPA

    Datum 01/02/2008

    Release 1.2


Images

  • High resolution images
    Code Beschreibung Sprache Datum * Release
    Code PH20PCH301-compactSteam.jpg

    Beschreibung CAREL-compactSteam-Immersed electrode humidifiers-Isothermal humidifiers

    Sprache ALL

    Datum 27/07/2021

    Release R.0

    Code PH20PCH302-compactSteam-ventilating-head

    Beschreibung CAREL-compactSteam-Immersed electrode humidifiers-Isothermal humidifiers

    Sprache ALL

    Datum 27/07/2021

    Release R.0
