MC Multizone
Allgemeine Merkmale

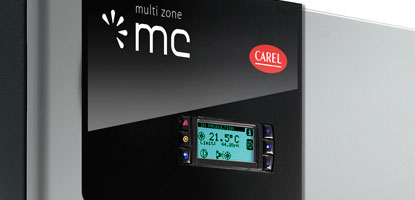

MC ist ein adiabatischer Wasserzerstäuber, der die Energie der Druckluft nutzt, um das Wasser in feinsten Nebel zu zerstäuben Das System besteht aus einem Steuerkasten mit elektronischem Steuergerät und Display. Über zwei unabhängige Wasser- und Druckluftzuleitungen werden die Düsen mit optimalen Durchfluss- und Druckwerten versorgt. Im Düseninneren wird die Energie der Luft genutzt, um das Wasser in Tröpfchen von rund 10 µm Durchmesser zu zerstäuben, was eine rasche Absorption gewährleistet. Dadurch ist MC ideal für die direkte Raumbefeuchtung in der Textilindustrie sowie in der Holz- und Papierverarbeitung, in Kellereien und Kühlräumen, wo Druckluft fast immer verfügbar ist. Ist keine Druckluftleitung vorhanden, zahlt es sich trotzdem aus, MC-Anlagen mit eigenem Kompressor einzurichten. MC kann auch im Luftkanal installiert werden, sofern ausreichend Platz für die Absorption des zerstäubten Wassernebels vorhanden ist.
MC kann sowohl mit demineralisiertem Wasser (zur Vermeidung der Einführung von Mineralien in die Umgebung) als auch mit normalem Leitungswasser gespeist werden: Die Düse verfügt über eine selbstreinigende Nadel, die periodisch von einer Feder aktiviert wird und die Düsenöffnung von eventuellen Mineralienablagerungen reinigt. Das Abschlämmventil am Leitungsende führt Abschlämmungen bei Nutzungspausen sowie periodische Spülungen durch. Für die maximale Hygiene wird auch die optionale UV-Lampe geliefert, die dem Steuerkasten vorgeschaltet wird. MC ist in den Leistungsklassen 60 l/h und 230 l/h verfügbar. Für die unabhängige multizonale Befeuchtung (mit unabhängigem Sollwert in bis zu 6 Zonen) oder für die Erhöhung der Befeuchtungsleistung (über 230 l/h) in einer einzigen Zone kann auf die Main/Secondary-Lösung zurückgegriffen werden. Die Düsen sind für verschiedene Leistungen verfügbar: 2,7 - 4,0 - 5,4 - 6,8 - 10,0 l/h. Die Wahl der Düse hängt von der Aufteilung der gesamten Befeuchtungslast ab.-
Vorteile
- Sehr feine Wasserzerstäubung, geeignet für die direkte Raumbefeuchtung und Raumkühlung aufgrund der sehr schnellen Absorption.
- Main/Secondary-Struktur für höhere Leistungen oder für Multizonen-Anwendungen.
- Wahl der Düsengröße für eine bessere Befeuchtungslastverteilung.
- Düsen mit Selbstreinigungsfunktion, Verwendung auch mit normalem Leitungswasser.
