ultimateSAM und gaSteam
Zentral-Dampfverteiler
rhebliche Energieeinsparungen durch Minimierung von Kondensation und Wärmeverlust im RLT-Anlagen / Kanal

Luftbefeuchtung
Zentral-Dampfverteiler
Seit der Gründung des Unternehmens im Jahr 1973, hat sich CAREL als Unternehmen auf dem neuesten Stand in der Forschung und Entwicklung von neuen technischen Lösungen für die Herstellung von...


ultimateSAM

SA*
ultimateSAM
ultimateSAM ultimateSAM ultimateSAM ultimateSAM

  • Allgemeine Merkmale

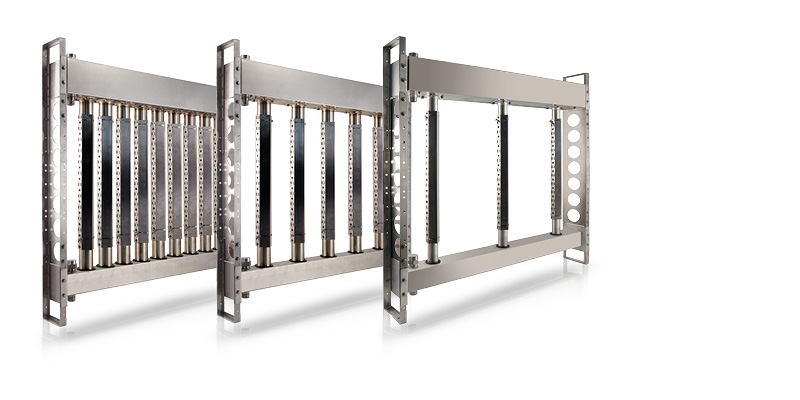

    Multi-Lanzen-Ausführung (SAB/SAT)

    Das ultimateSAM-System kann sowohl mit Dampf aus einem Druckdampfnetz als auch mit Dampf eines atmosphärischen Dampferzeugers (Befeuchter) gespeist werden. Bei einer Dampfzuleitung aus einem Druckdampfnetz gelangt das Fluid über ein Regelventil zum Verteiler; das Regelventil sorgt für die Entspannung des Dampfes bis zu einem fast atmosphärischen Druck. Im Falle der Speisung mit atmosphärischem Dampf wird ultimateSAM direkt an den Dampferzeuger angeschlossen. Die Dampfleistungsregelung wird direkt vom Befeuchter angesteuert. Zur Minimierung der Kondensatbildung sind die Dampflanzen mit Deflektoren und Düsen konzipiert, damit in den AHU/Luftkanal nur Tropfendampf eingeführt wird.

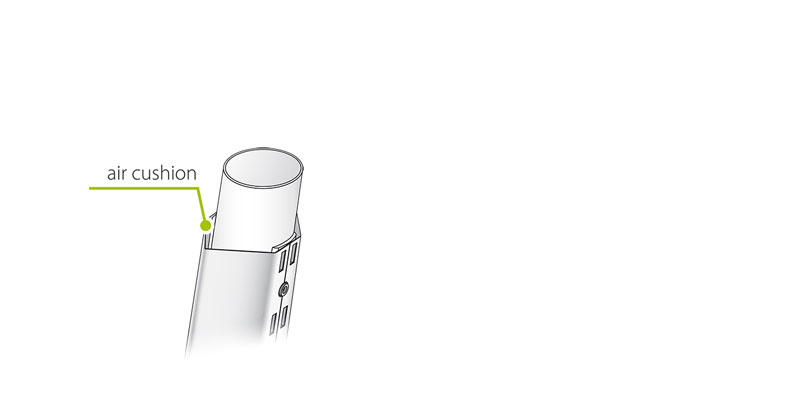

    Die vertikalen Luftverteilerlanzen können mit einer Luftkissenisolierung ausgestattet werden, um sowohl die parasitäre Lufterwärmung als auch die Bildung von Kondenswasser zu reduzieren.
    Die isolierten Verteiler sehen druckinstallierte Düsen vor, die den Trockendampf aus der Verteilermitte entnehmen, um zu verhindern, dass Kondensattröpfchen in den Luftstrom gelangen. Im Gegensatz dazu haben die nicht-isolierten Verteiler keine Düsen.

    Die Modelle mit isolierten Lanzen mit Düsen reduzieren die Kondensatbildung im Vergleich zu den nicht-isolierten Modellen um 30 %. Die kurze Absorptionsstrecke ist natürlich in beiden Fällen garantiert (rund 200mm).

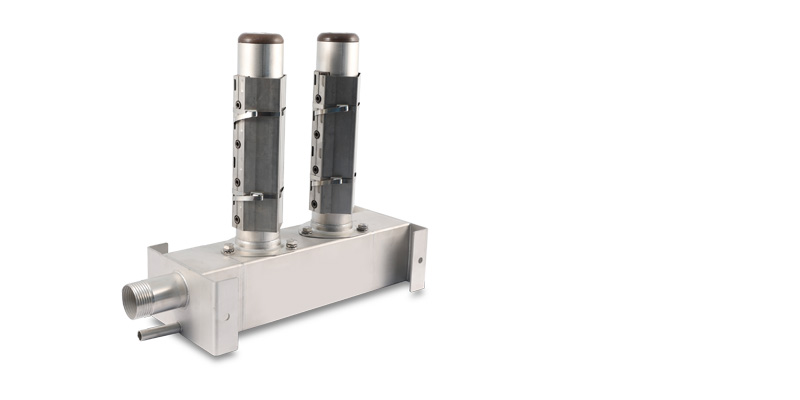

    UltimateSAM compact (SAB**M*)

    Diese Spezialversion des ultimateSAM-Dampfverteilers wurde für kleine Luftkanäle entwickelt. Die kleinste Version hat 2 Lanzen und kann in Luftkanäle von 300 mm x 300 mm eingebaut werden. ultimateSAM compact benötigt keinen eigenen Bausatz für den Dampfeingang bzw. den Kondensatablauf, weil diese standardmäßig installiert sind. In der Compact-Version sind alle Lanzen isoliert.

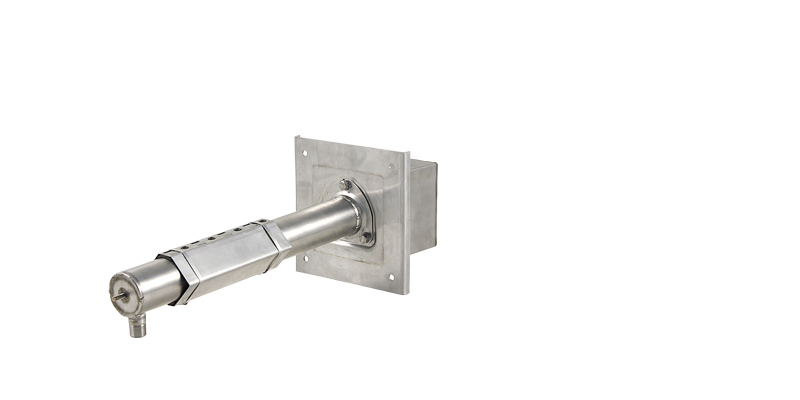

    Einzellanzen-Ausführung (SA0)

    Die Einzellanzen-Ausführung kann für Druckdampf oder atmosphärischen Dampf verwendet werden. Das Verteilerrohr mit internem Deflektor und Kondensatablauf übernimmt in diesem Fall die Funktion des Kondensatabscheiders. Die Einzellanze ist außerdem isoliert und mit Düsen ausgestattet, um die Kondensatbildung und die Absorptionsstrecke zu reduzieren.

  • Vorteile

    Energieeffizienz

    Maximale Energieeinsparung. Die isolierten Modelle verringern die Erwärmung der Luft und die Bildung von Kondensat.

    Präzision

    Geeignet für die Präzisionsbefeuchtung aufgrund der gleichmäßigen Dampfverteilung in RLT-Anlagen/Luftkanälen und der Ventile mit eventuellem elektrischem Stellantrieb für eine noch genauere Modulation.

    Hygiene und Materialien

    Hergestellt aus AISI 304, mit Komponenten aus PPS (Ryton mit einer Dauerbetriebstemperatur von 220°C/428°F). Die Dichtungen im Kontakt mit Dampf bestehen aus temperaturbeständigem Silikon (max. 150°C/300°F) bzw. aus EPDM, wenn sie nicht mit Dampf in Berührung kommen.
